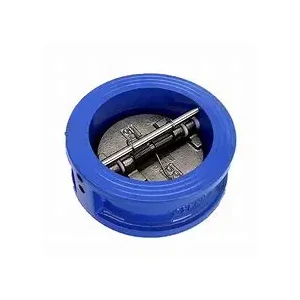

Леано железо Проверете го вентилот

Врската од типот на нафора на нашиот вентил за проверка на пеперутка од леано железо го олеснува инсталирањето. Може да биде цврсто стегната помеѓу две прирабници, заштедувајќи многу простор за инсталација и е многу погоден за сценарија за распоред на гасоводот ограничен на вселената.

Структура и принцип на работа

(З) Структурен дизајн

Вентилот за проверка на нафта од леано железо е главно составен од основни делови, како што се телото на вентилот, дискот на вентилот, стеблото на вентилот, пролетта (опремена со некои модели). Телото на вентилот се фрла во леано железо, обезбедувајќи цврста поддршка и стабилна структурна основа за целиот вентил. Дискот на вентилот е клучна компонента за да се постигне функцијата за проверка. Неговата форма и структурниот дизајн се разликуваат според различни услови за работа. Вообичаени форми вклучуваат единечен диск и двоен диск. Стеблото на вентилот се користи за поврзување на дискот на вентилот и водење на неговата траекторија за движење за да се обезбеди дека дискот на вентилот се движи точно и непречено за време на отворањето и затворањето. Некои вентили за проверка се опремени со извори. Функцијата на пролетта е да му помогне на дискот на вентилот да се затвори, да го подобри запечатувањето при затворање и да ја намали појавата на чекан за вода до одреден степен.

(Ii) Работен механизам

Кога медиумот тече во нормална насока, притисокот создаден од медиумот ќе го притисне дискот на вентилот за да ја надмине сопствената гравитација и можната отпорност на пролетта, така што дискот на вентилот се врти околу стеблото на вентилот или вратилото на иглата за да се отвори. Во тоа време, медиумот може да помине низ вентилот непречено, а целиот систем на гасоводот е во нормална состојба на проток. Откако медиумот има тенденција да се влева назад, обратниот притисок создаден од протокот на медиумот и тежината на самиот вентил на вентилот ќе предизвика дискот на вентилот да се ротира во спротивна насока брзо и да се вклопи цврсто на седиштето на вентилот, а со тоа го отсекува рефлуксниот канал на медиумот, спречувајќи го протокот на грб на медиумот и ќе обезбеди медиумот во системот за бања, секогаш одржува еден проток на еден пат.

Технички параметри
