Кои се структурите на портите за вентили?

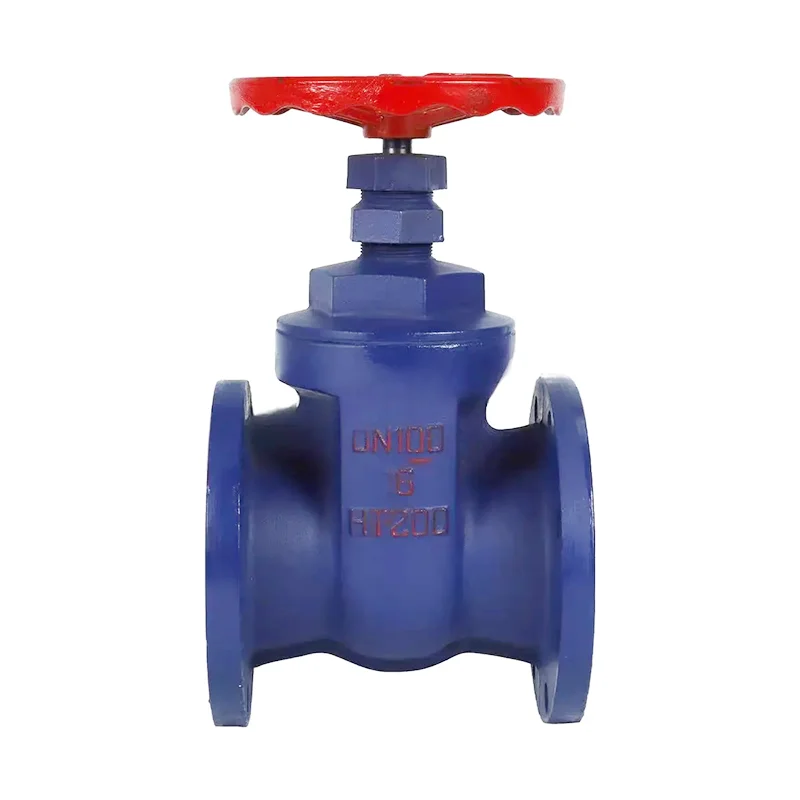

Во индустриските системи на гасоводот,Вентили на портатасе еден вид вентил што се користи многу често, главно се користи за да се постигне целосна отворена или целосна затворена контрола на медиумот во гасоводот. Во споредба со другите видови на вентили, портите на вентилите имаат предности како што се отпорност на мал проток, добри перформанси за запечатување и долг животен век. За инженерските дизајнери и менаџерите за набавка, разбирањето на главните структурни компоненти на портите вентили ќе помогне попрецизно да се изберат и оценуваат перформансите на производот.

Подолу, ќе ги анализираме клучните компоненти на стандардниот портен вентил од структурна перспектива.

1. тело на вентил

Телото на вентилот е главната структура на портата вентил, која се користи за издржување на средниот притисок и да ги поврзе цевководите низводно и низводно. Според различни услови на работа, вообичаените материјали на телото на вентилот вклучуваат леано железо, леано челик, не'рѓосувачки челик, итн. Неговата дизајнерска структура го одредува капацитетот на лежиштето на притисокот и отпорноста на корозијата на вентилот.

2. Покрив на вентилот

Покривот на вентилот е инсталиран над телото на вентилот, главно за да се запечати и заштити внатрешната структура. Со цел да се олесни инспекцијата и одржувањето, капакот на вентилот на некои големи портокални вентили усвојува дизајн на заврткана врска и е опремена со запечатување на заптивки или метални прстени за запечатување.

3. Порта

Портата е основната компонента за постигнување на дејството на прекинувачот. Ја отсекува или ја поврзува течноста со движење нагоре и надолу. Постојат многу форми на порти, како што се единечна порта, двојна порта, клин порта, паралелна порта, итн. Различни структури се погодни за различни притисоци и услови за работа. Клините порти често се користат во околини со висок притисок за подобрување на ефектот на запечатување.

4. Стебло на вентил

Стеблото на вентилот ја поврзува рачната вода или активирачот со портата и е клучна компонента за пренесување на силата на отворање и затворање. Според различните структурни форми, стеблото на вентилот е поделено на два вида: растечки тип на стебло и нераст тип на стебло. Статусот на отворање и затворање на растечкиот матичен вентил е јасен на прв поглед, што е погодно за набудување и одржување; Нераспределната структура на СТЕМ е посоодветна за инсталациони околини со мали простори.

5.

Кутијата за полнење се користи за да се спречи протекување на медиумот по стеблото на вентилот. Обично е исполнет со графит, PTFE или други материјали за запечатување, а заптивката се формира со притискање на жлездата. Под услови на висока температура и висок притисок, изборот на пакување има поголемо влијание врз целокупните перформанси на запечатување, што е важен дел од процесот на набавка што не може да се игнорира.

6, уред за рака или погон

Рачното движење е вообичаен метод на возење за рачни вентили на портата и е лесен за ракување. За вентилите со големи калибар или под притисок, електрични, пневматски или хидраулични активатори обично се опремени за да се постигнат функции за далечински управувач или автоматска контрола. Изборот на режим на возење треба да се утврди според реалните барања за инженерство.

7. Запечатување пар

Парот за запечатување се состои од портата и седиштето на вентилот, што е клучна област за да се обезбеди перформанси на запечатување на вентилот. Паровите за запечатување со високи перформанси можат да издржат чести активности за отворање и затворање и да одржуваат стабилно запечатување во груби околини како што се висок притисок и корозија. Производите со висок квалитет обично се изработени од зацементирани карбид или легури на алуминиумски отпорни на абење.

8. Водач структура

Со цел да се обезбеди стабилна работа на портата за време на процесот на отворање и затворање, некои Г.јадеше вентилиОпремени се со жлебови или пинови за водичи. Овој структурен дизајн може ефикасно да ја спречи портата да се отклонува или да се заглави и е особено погоден за работни околини со високи стапки на проток или цврсти честички.

Разбирање на структурата наВентил на портатаНе само што помага да се избере вистинскиот модел, туку и ја подобрува ефикасноста и ја намалува стапката на неуспех во подоцнежното одржување и ремонт. За купувачите, набавките не можат да се остварат само врз основа на цената, а материјалите, структурата, перформансите за запечатување и техничките способности на добавувачот треба да се сметаат за сеопфатно.

Нашата компанија веќе многу години се фокусира на производство на индустриски вентили, обезбедувајќи производи од портата на вентили од различни структурни типови, поддржувајќи нестандардни услуги за прилагодување и техничко водство. Ако имате какви било прашања во врска со изборот, слободно слободноконтактирајте не.
